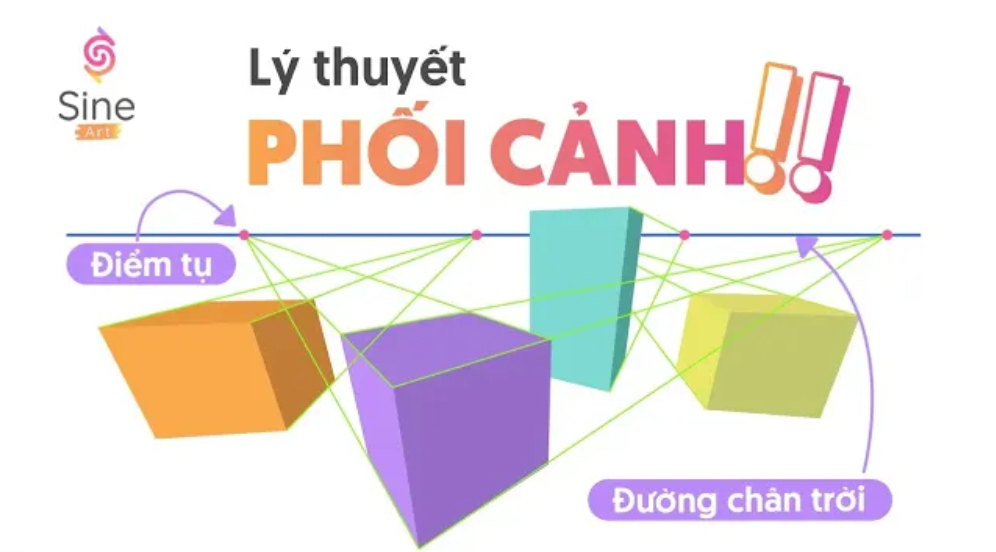

Phối cảnh song song là họ các phép chiếu trong đó mọi tia chiếu song song với nhau và không hội tụ về một điểm tụ trên mặt phẳng tranh. Kết quả: các cạnh song song trong thực tế vẫn song song trên giấy — rất hữu ích khi bạn cần đọc kích thước tương đối, dựng khối kiến trúc, tile map hay bản vẽ kỹ thuật “sạch” méo ống kính. Để hiểu đối lập rõ nhất, nên đọc kèm bài Lý thuyết phối cảnh (phối cảnh tuyến tính với điểm tụ).
Trong phối cảnh tuyến tính (một / hai / ba điểm tụ), mắt người được mô hình hoá như một camera: các đường song song theo chiều sâu sẽ hội tụ về một hoặc hai điểm trên đường chân trời — đó là cách mô phỏng khoảng cách và góc nhìn tự nhiên. Trong chiếu song song, ta giả định người quan sát ở “vô cực xa” theo một hướng cố định: các tia chiếu không còn chụm lại, nên đường song song vẫn song song sau khi vẽ xuống mặt phẳng.

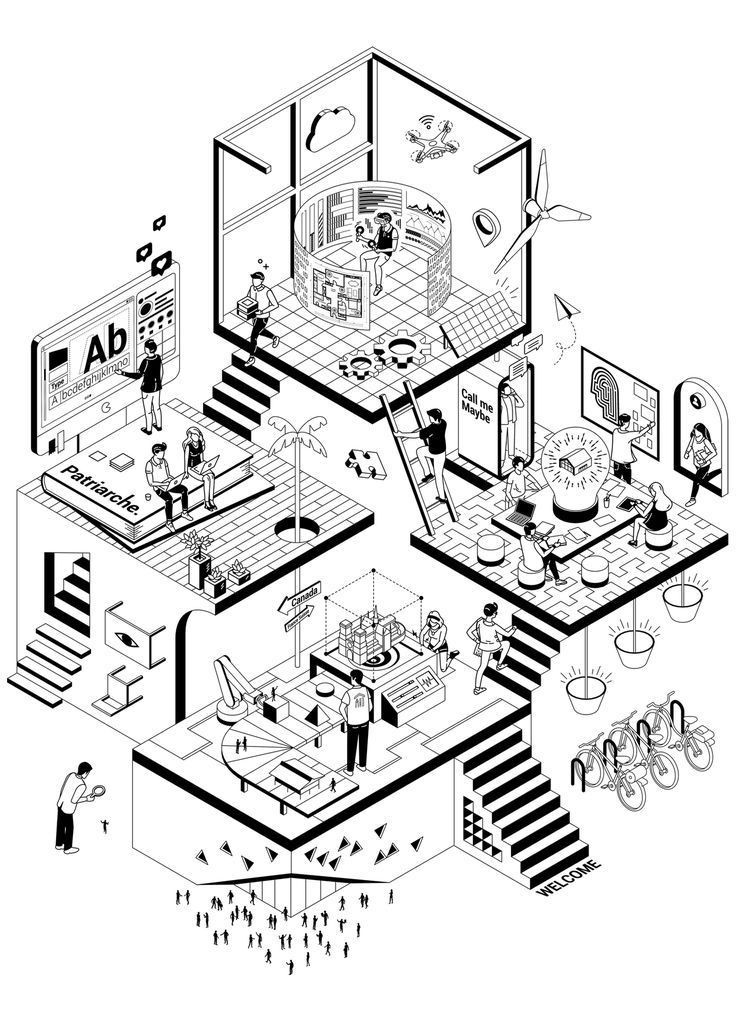

Đổi lại, bạn không còn cảm giác “ống kính” hay foreshortening tự nhiên như ảnh chụp — mọi thứ trông “phẳng” hơn về mặt không gian, nhưng lại dễ đo, dễ lặp module và dễ ghép lưới. Đây chính là lý do isometric / axonometric chiếm ưu thế trong bản vẽ kỹ thuật, mô hình exploded view, và nhiều game 2.5D.
A — Thuật ngữ hay gặp
Parallel projectionChiếu song song
Họ lớn gồm orthographic (mặt đứng / mặt bằng) và axonometric (xoay khối rồi chiếu). Điểm chung: không dùng điểm tụ hữu hạn như phối cảnh tuyến tính.
OrthographicVuông góc
Một mặt phẳng của vật song song với mặt phẳng tranh → hình chiếu giữ đúng tỉ lệ trong mặt đó (front / top / side elevation).
IsometricCân
Ba trục đều một góc trên mặt phẳng (thường 120°); tỉ lệ dọc thường không bị nén — “khối game” quen thuộc.
Dimetric / Trimetric
Hai hoặc ba tỉ lệ trục khác nhau — linh hoạt hơn cho sketch kiến trúc; military dimetric là biến thể phổ biến trong CAD kiểu cũ.
Cabinet / CavalierOblique
Một mặt phẳng giữ hình thật, chiều sâu xiên theo một hệ số — lai giữa “đọc nhanh” và “giữ mặt phẳng chuẩn”.
Affine vs lens
Song song ≈ biến đổi affine trên hình chiếu; phối cảnh tụ ≈ mô hình camera / mắt — hai brief khác nhau, hai cách đọc khác nhau.
Trên giấy hoặc tablet, cách ổn định nhất là vẽ ba trục (hoặc ba họ đường thẳng) trước khi vào chi tiết. Với isometric thuần, bạn thường có hai trục xiên 30° so với đường ngang và một trục đứng — mọi cạnh của khối hộp phải song song với một trong ba hướng đó. Khi phá vỡ quy tắc (ví dụ thêm đường xiên tự do), khán giả sẽ đọc nhầm là phối cảnh tụ hoặc nghĩ khối bị “vặn” sai.

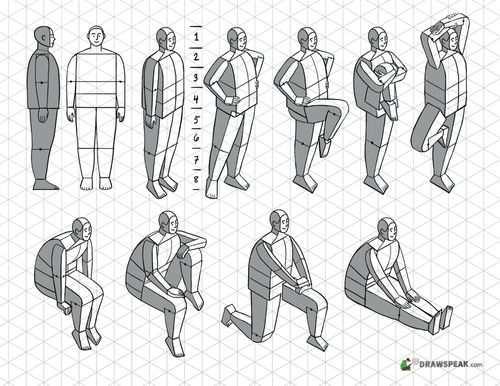

Nếu bạn đang dựng nhân vật từ khối, hãy nghĩ theo bài Phương pháp vẽ cấu trúc: hộp ngực – hộp chậu – chốt trục xoay — rồi mới bọc cơ và quần áo. Trên lưới song song, lỗi tỉ lệ thường đến từ việc trượt một phần khối ra khỏi ba hướng chuẩn, chứ không phải từ “điểm tụ lệch” như phối cảnh tuyến tính.
Khóa lưới trước
Vẽ trục + tick chia độ dài trên một cạnh hộp chuẩn — sau đó nhân bản theo module (cửa sổ, gạch, bậc thang).
Một hệ cho một lớp nền
Tránh trộn đường tụ điểm và đường song song trên cùng một mặt phẳng nền — nếu cần mix, tách lớp foreground/background rõ ràng.
Đọc ellipse cổng
Tròn nằm nghiêng trong isometric thành ellipse cùng nhịp — lệch trục ellipse = lệch cảm giác “sàn” và “tường”.
Chừa seam cho tile
Khi vẽ map lặp, cạnh ô phải khớp vector — kiểm tra bằng cách copy ngang 3 ô liên tiếp xem có “răng cưa” không.
Soi lại phối cảnh tụ
Đặt một phác thảo camera nhanh bên cạnh để nhớ: cùng một cảnh, hai hệ cho hai nhu cầu đọc khác nhau.
Kiến trúc & kỹ thuật: bản vẽ mặt bằng – mặt đứng, mặt cắt, exploded diagram đều dựa trên orthographic hoặc axonometric để người đọc đo và chế tạo được. Game & pixel art: isometric giúp “đọc tầng” rõ mà không cần engine 3D đầy đủ. Storyboard kỹ thuật: song song giữ icon máy, mũi tên luồng dữ liệu và khối thiết bị cùng một hệ — dễ trình bày slide hơn là phối cảnh máy ảnh.
Khi brief yêu cầu cảm giác ống kính (góc rộng, méo cạnh, chân trời cong), đó là lúc nhảy sang hệ khác: xem thêm Phối cảnh mắt cá hoặc Panorama 360°. Không có hệ nào “hơn” hệ nào — chỉ có đúng công cụ cho đúng câu hỏi thị giác.
- Ghi chú rõ hệ đang dùng (iso 30° / military / cabinet…) ở margin trang
- Dùng một khối thử (hộp 2×2×2) làm thước neo trước khi nhân đôi công trình
- Khi ghép nhân vật vào nền iso, khóa chân theo đường lưới sàn
- Giữ bóng đổ cùng hướng sáng “ảo” với trục lưới — dù không có điểm tụ, vẫn cần nhất quán ánh sáng
- Vẽ tường xiên một góc “cảm tính” không thuộc ba hướng chuẩn
- Trộn nền tụ điểm với đồ vật iso mà không có lớp phân tách
- Quên rằng isometric không bảo toàn tỉ lệ thực theo mọi hướng — vẫn là phép chiếu, không phải mô hình 3D đo được tuyệt đối
- Dùng ellipse khác tỉ lệ cho hai đầu trụ tròn — sẽ “vỡ” khối trụ ngay
Song song không “giả lập mắt người” — nó giả lập bản đồ của không gian: rõ ràng, lặp được, và trung thành với hướng.
— Ghi chú lớp bố cục · Sine ArtHình họa
Bố cục màu
Trang trí màu
⭐ Điểm mấu chốt
Phối cảnh song song = giữ song song — đổi lại không mô phỏng camera một điểm nhìn.
Chọn hệ theo brief: “đọc khối & module” hay “cảm giác ống kính” — hai nhu cầu khác nhau; thành thạo cả hai giúp bạn chuyển đổi có chủ đích giữa bản vẽ kỹ thuật và tranh kể chuyện.
Isometric có phải “phối cảnh” không?
Có — theo nghĩa rộng (hệ quy chiếu lên mặt phẳng). Nhưng khác phối cảnh tuyến tính cổ điển: không dùng điểm tụ hữu hạn; thuộc nhóm axonometric / chiếu song song.
Có thể trộn song song và tụ điểm trong một tranh?
Có, khi phân lớp rõ — ví dụ nền phố đường phố tụ điểm, khối thiết bị nổi minh họa bằng iso. Cần viền, đổ bóng hoặc desaturation để người xem không lẫn hai hệ.
Isometric có bảo toàn mọi kích thước thật không?
Không hoàn toàn. Độ dài đoạn thẳng song song với các trục chuẩn thường theo một tỉ lệ nhất quán, nhưng độ dài “chéo” trong không gian 3D vẫn phải quy đổi theo hệ số chiếu — đừng nhầm với thước đo CAD 3D thực.
Tôi nên luyện song song trước hay phối cảnh tụ trước?
Nếu mục tiêu là thi khối H / phác thảo kiến trúc, chiếu song song và khối hộp giúp ổn định nhanh. Nếu mục tiêu là minh họa đường phố / phong cảnh, ưu tiên phối cảnh tuyến tính — rồi quay lại lưới iso khi cần board kỹ thuật. Hai kỹ năng bổ trợ, không loại trừ.
